本节主讲内容：电启动系统的故障诊断，简述：目前我国各种车辆的电启动系统大都采用的是：直流、低压、单线制、负极搭铁的电路。它由充电电路 和启动电路两部分组成。充电电路由发电机、调节器、电流表、蓄电池等组 成。发电机与蓄电池采用并联电路。启动电路由启动开关、电流表、启动电机、蓄电池等组成。它们采用的是串联电路，上述各种用电设备都有各自的开关来控制。

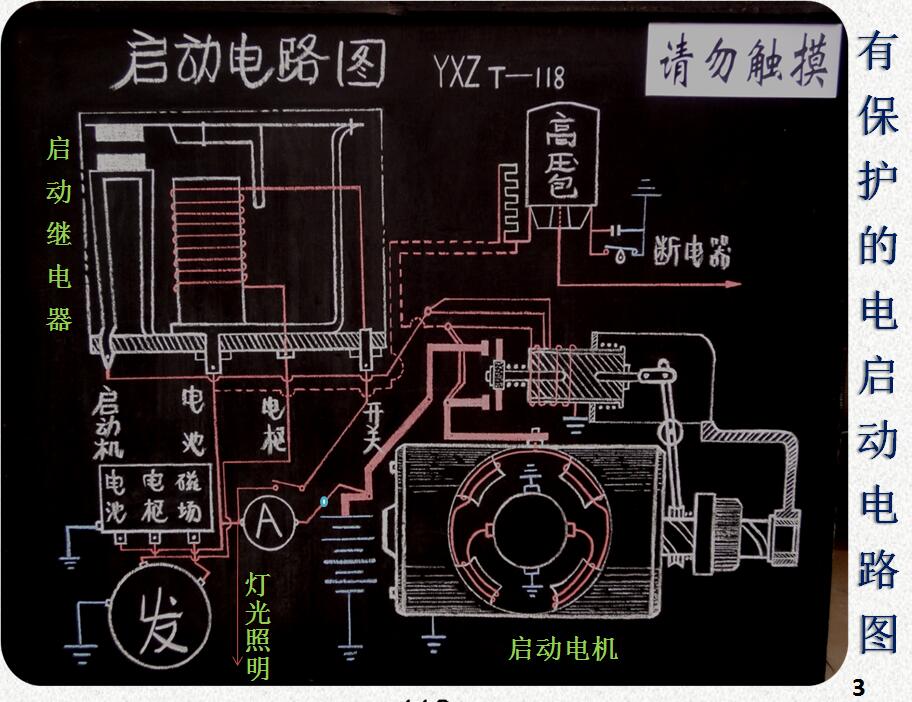

挖掘机装载机叉车培训学习启动系统的线路图和带有启动继电器的线路图由如下两个图分别所示。其常见故障表现在以下两个方面。
一.充电电路的常见故障诊断
充电电路图如下图所示。
其常见的故障有：电流表指示不发电、或充电不足，电流表指示充电量过大或充电电流不稳、表针摆动等四个方面。
1.电流表指示不发电。
首先检查各导线及接头有无松脱或断路，并检查线路是否接错。如均属良好，可用试灯法检查。将试灯一端接在发电 机磁场接柱上，另一端搭铁（发电机外壳），如试 灯亮，说明蓄电池至发电机磁场接柱的线路良好。这时再将发电机电枢接 柱上的导线拆下，把试灯一端接在电枢接柱上，另一端 搭铁（发电机外壳）进行发电检查。启动发动机，逐渐提高转速（转 速不能过高）时，试灯不亮，说明故障在发电机内部。应解 体发电机，检查硅二极管是否损坏，接线柱和滑环的绝缘是否破裂击穿（如有漏电处，电流表针放电偏转很大），定子和转子线圈是否断路或短路，电刷和滑环接触是否良好。
2.电流表指示充电不足。
首先检查发电机皮带是否过松，导线及接头有无断路、短路和松脱。如都良好，可再用试灯检查，将电枢接柱和磁场接柱上的导线都拆下，然后，将试灯一端接在电枢接柱上，另一端接在磁场接柱上，启动发动机，逐渐提高转速，如试灯发红，转速提高后，试灯亮度提高不多，则为发电机发电不足。应 解体发电机，检查碳刷是否磨损过甚或接触不良，滑环上是否 有油污，用万用表检查二极管是否损坏，转子或定子线圈是否 断路或短路。若试灯随着发电机的转速增高而增亮（转 速不可过高，以免损坏二级管），则为发电机良好。应检查调节器触 点是否赃污烧蚀，节压器电压调整是否过低。
3.电流表指示充电量过大。
此故障一般是调节器引起的较多。应检查调节器低压触点是否烧蚀粘结，或触点不能打开，电压线圈是否烧毁或断、短路，以及R₃（15Ω）电阻是否断 路而不能吸拉触点臂，使发 电量过大。
4.充电电流不稳定，电流表针摆动 。
此故障多属于导线接头与接线柱接触不牢所造成。发动机在稳定转速运转时，若试灯忽亮忽暗，应解体发电机，检查碳刷接触情况及弹簧是否过软。转子及定子线圈是否将要短路或几乎断开，调节器触点是否烧蚀，电阻丝有无几乎断开，调节器调整不当都能引起输出电流不稳定。
二.电启动系统的常见故障诊断 。

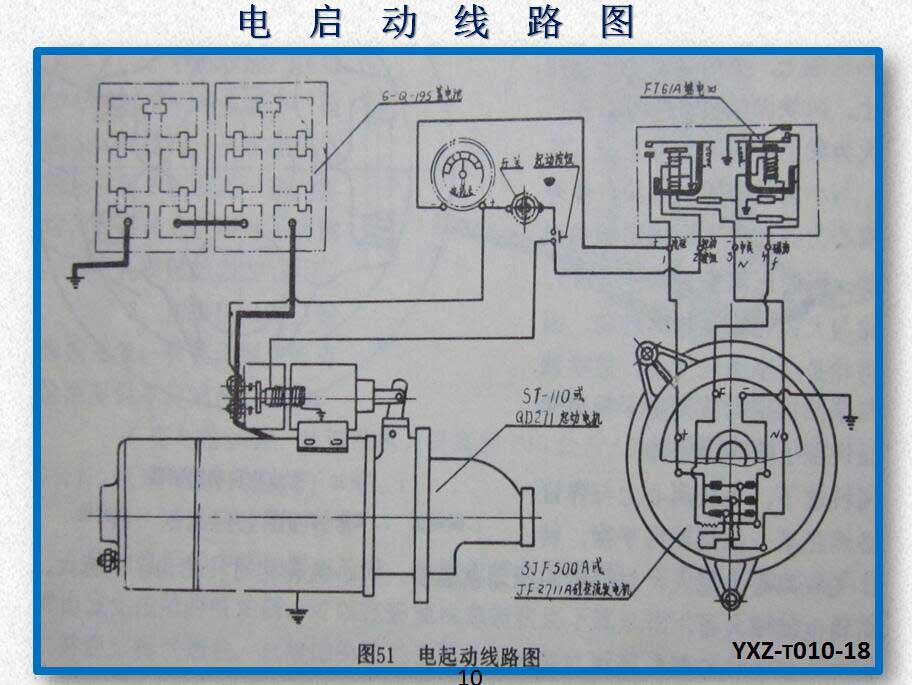

电启动系统的组成及接线如下两个图。请参考。
电启动系统常见的故障有以下七个方面：
1. 接通电源开关后各仪表都正常，按下启动按钮后，电流表指示放电到底，表示按钮→电磁开关接柱→电磁开关的线 圈等处有接铁。遇到这种情况，首先将电磁开关接线柱的导线拆下悬空，再按下按钮看还有没有接铁，以查明是导线接铁还是按钮或电磁开关线圈接铁，若是按钮或导线接铁，可更换或用胶布包好。若是线圈接铁，可拆开电磁开关的胶木盖，看看是否线头破损接铁。若线头无接铁，就只有拆下线圈，检查修复。
2. 接通电源开关后，电流表指示正常，按下按钮后，电流表指针仍在原来位置不动，表示 电源开关→按钮→电磁 开关导线→电磁开关线圈等处有断开。
遇着这种情况，可用起子或其它工具将电磁开关接柱和蓄电池火线接通，电磁开关有吸力或能启 动，则是电源开关→按钮→电磁开关导线→电磁开关线圈等处有 断开，所以无电。说明电源开关、按钮、导线、电磁开关接柱等有接触不良或 断开处。如用起子将电磁开关接柱和蓄电池火线 接通，无反应，表示电磁线圈有断路，拆开胶木盖，查看线头是否断脱，如线 头未断，只有拆下线圈才能修复。
3. 按下按钮，启动机旋转良好，但曲轴不转动，启动机齿轮和飞轮啮合时有轻微的撞击声，表示启动机单向啮合器打滑，应拆下调整或更换。
4.按下按钮，启动机旋转良好，也没有撞击声，但曲轴不转，说明电磁开关后尾挂钩滑脱，应拆下开关重挂。
5. 按下按钮后电磁开关已被吸下，但启动机不转动。迅速退回按钮后，发现启动机开关内或启动机内发热、冒烟，表示有严重接铁。若是电磁开关接铁，大都是过电铜片绝缘垫圈损坏，若是启动机内部接铁，应拆下检查修复。
6. 按下按钮，电磁开关有吸力，启 动机齿轮与飞轮齿圈 啮合，但不转动，表示过电铜片不过电。用起子将 电磁 开关上的电源接柱与电机接柱接通后，如果曲轴转动，就可确 定是过 电铜片的故障，应拆下修复。
7. 按下按钮后，电流表指示放电比正常情 况小些，启动机的齿轮不能与飞轮齿圈啮合，说 明磁力较弱，过电铜片不能与两触点接合，所以启动机不转。遇此情况，检查蓄电池各连接处有无接触不良，存 电不足或某单格有故障，或启动机内部有故障。经检 查蓄电池电路 完好，再将电源接柱与电接柱用起子接通，若启 动机转 动，表示电磁开关线圈有故障，应拆下修复。
以上图文出自高级讲师杨秀忠老师原创《工程机械维修手册》中-西安华山挖掘机培训中心提供。
